Підлоговий люк під плитку "Оптімал" на амортизаторах
Безкоштовна доставка* (Акція до 31.03.2025)
| ШХВ (мм) | Цена (грн) | ШХВ (мм) | Цена (грн) | ШХВ (мм) | Цена (грн) |
|---|---|---|---|---|---|
|
600Х500 |
6650 |
700Х500 |
6930 |
800Х800 |
7650 |
|
600Х600 |
6800 |
700Х700 |
7150 |
800Х900 |
7800 |
|
600Х700 |
6950 |
700Х800 |
7330 |
800Х1000 |
7925 |
|
600Х800 |
7100 |
700Х900 |
7455 |
900Х900 |
8150 |
|
600Х900 |
7265 |
700Х1000 |
7650 |
900Х1000 |
8350 |
|
600Х1000 |
7380 |
800Х500 |
7050 |
1000Х1000 |
8800 |
 |
 |
Опис люка "Оптімал"

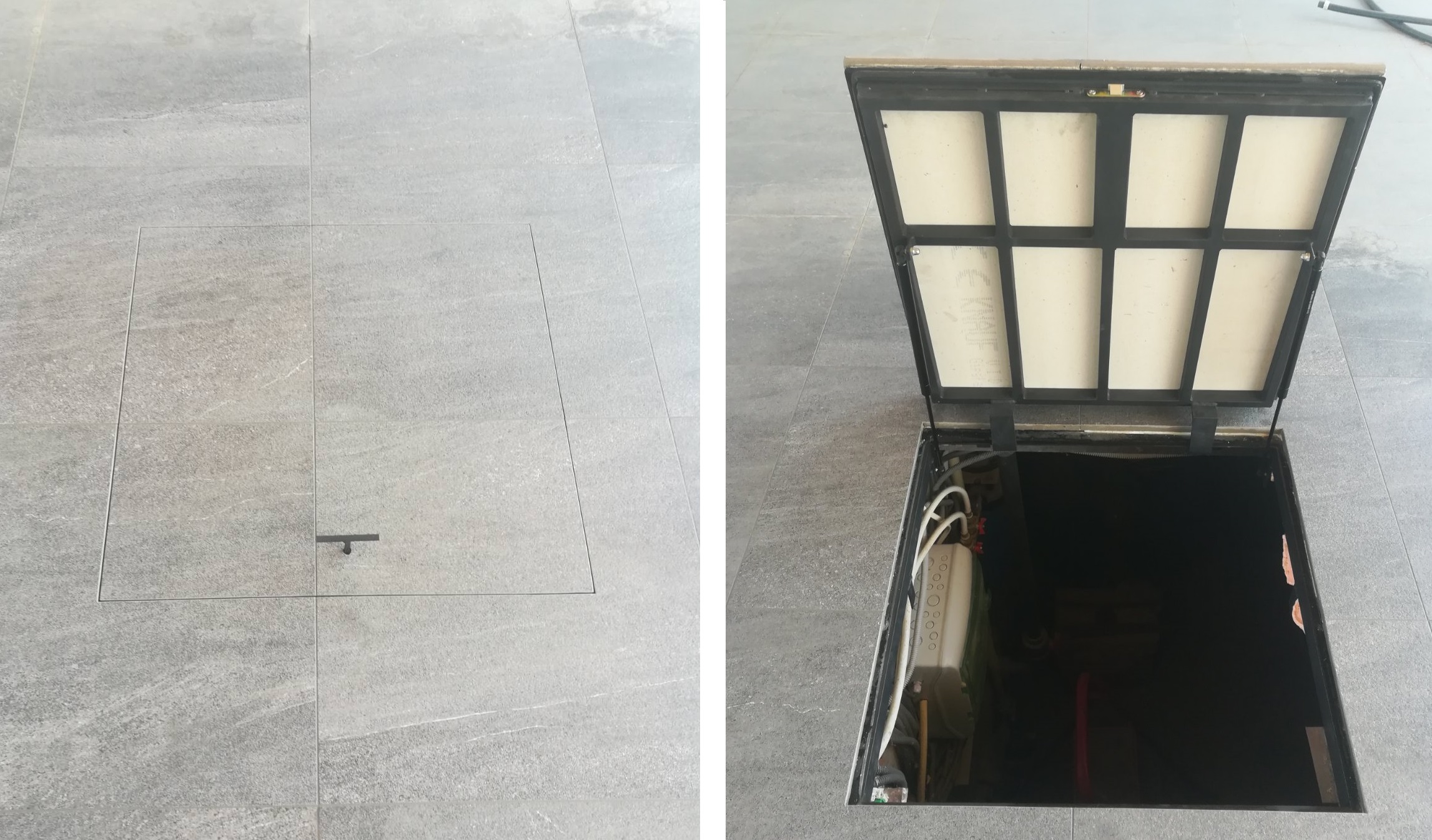

Підлоговий лючок "Оптімал" є ревізійною моделлю прихованого монтажу і поміщається безпосередньо в підлогу або перекриття. Люки-невидимки типу "Оптімал" - це самопідйомні лючки на газових амортизаторах, які працюють для забезпечення легкого доступу до всіх комунікацій, розміщених нижче рівня підлоги. Ці лючки повністю герметичні та їх легко можна використовувати на вулиці.
Де застосовуються люки "Оптімал"?
Люки в підлогу під плитку типу "Оптімал" передбачені з метою встановлення та використання як усередині приміщень так і зсередини. До кришки даного виробу можна наклеїти покриття для підлоги такі як: лінолеум, мозаїка, ковролін, плитка.
Переваги люків "Оптімал"
- герметичність. Підлогові люки типу "Оптімал" є нашою новою розробкою. Їхня перевага серед інших подібних лючків - це повна герметичність.
- Універсальність. Ці люки без побоювань можна використовувати на вулиці і їм не страшні природні явища.
- Витримує великі навантаження.
- Легкий та швидкий доступ до комунікацій.
Конструкція люка "Оптімал"
Цей люк містить зовнішню раму, обладнану металевим кутовим профілем, а також раму кришки, засновану з труби з прямокутним розрізом. Зовнішню раму зварюють квадратною трубою, а сама рама посилена зварювальною хрестовиною.
До рами люкової кришки прикручують шурупами гіпсоволокнисту вологостійку плиту, а до неї вже приклеюють частини підлогового покриття.
Автор: Андрій Вікторович
-Матеріал рама\дверцята: сталевий куточок 50*50 мм., сталева профільна труба 30*20 мм.
-Метод складання: аргонно-дугове зварювання.
-Фарбування: антикорозійне - молоткове (пр-во Європа)
-Схема відкривання: дверцята з амортизаторами
-Метод відкривання\фіксації: натисканням з поворотним ключем
-Спосіб встановлення: кріплення анкерами\дюбелями
-Комплектація: тех.паспорт, поворотний ключ, замок-клацанка, газові амортизатори 2 шт., ГВЛВ плита, гумові ущільнювачі.
Таблиця розмірів стандартних люків підлоги моделі " Оптимал"
| Модель люка ШхД (мм) | Розмір в світу ШхД (мм) | Розмір кришки ШхД (мм) | Розмір пройома ШхД (мм) | Габарити люка ШхДхГл (мм) |
|---|---|---|---|---|
| 600х600 | 590х520 | 630х545 | 600х600 | 700х650х120 |
| 700х700 | 690х620 | 730х645 | 700х700 | 800х750х120 |
| 800х800 | 790х720 | 830х745 | 800х800 | 500х800х120 |
| 900х900 | 890х820 | 930х845 | 900х900 | 1000х950х120 |
| 1000х1000 | 990х920 | 1030х945 | 1000х1000 | 1100х1050х120 |
|
|

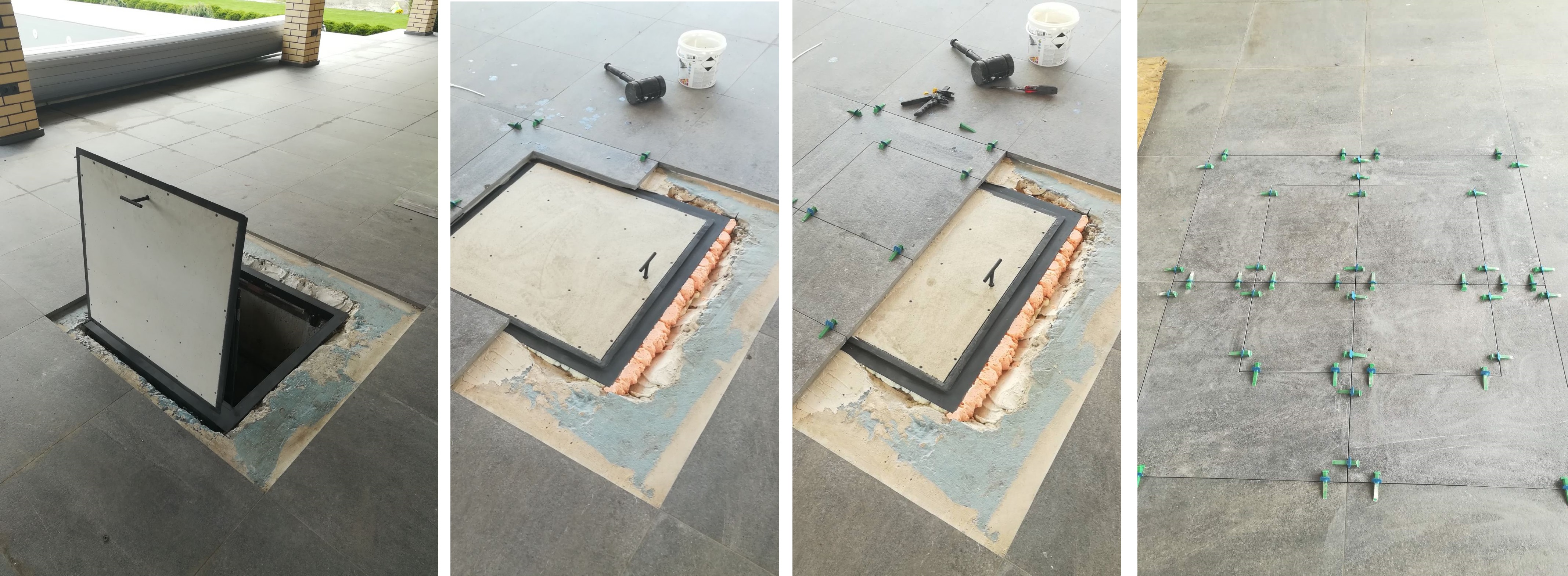

Інструкція з монтажу люка моделі "Оптімал"
1) Підготуйте отвір для встановлення люка. Розмір отвору повинен відповідати розміру люка (див. таблицю стандартних розмірів)
2)Встановити люк в отворі і виставити кришку люка в одну площину з основною підлогою за допомогою рівня.
3) Закріпити раму люка в отворі за допомогою анкерів або дюбелів діаметром 8 мм. через отвори у рамі люка.
4) Прогрунтувати поверхню кришки люка.
5) Наклеїти плитку на кришку люка (на ГВЛВ плиту) дотримуючись рекомендацій схеми.
Схема облицювання керамічною плиткою кришки люка:
