Підлоговий люк під плитку з електропідйомником моделі "Еліт"

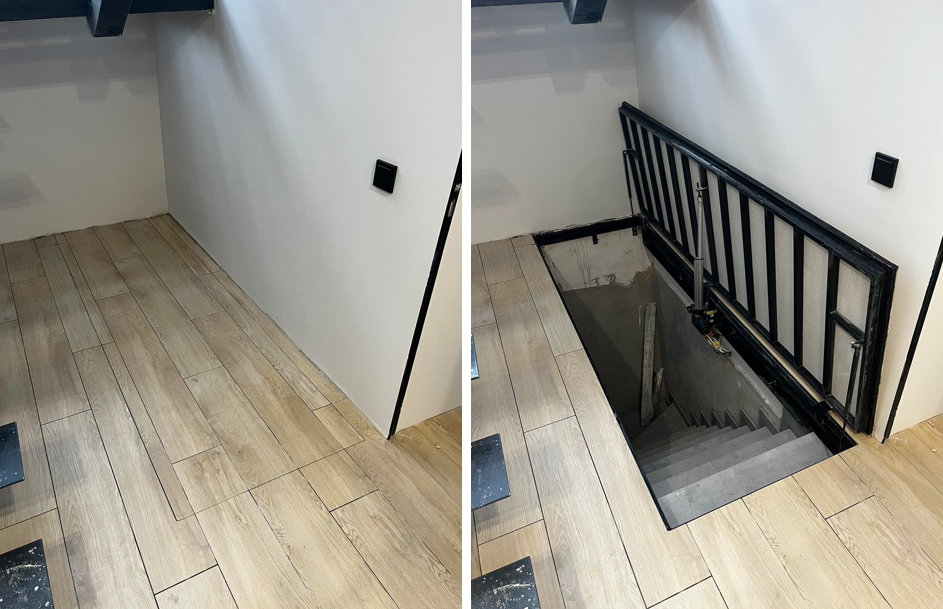

Люк-невидимка призначений для зручного використання при міжповерховому переміщенні, а також для ревізії. Дана модель розроблена спеціально для внутрішніх приміщень, з покращеною конструкцією люка для легкого та комфортного користування. Після облицювання плиткою, по поверхні люка можна ходити (витримує понад 500кг), завдяки цьому економиться корисна площа приміщення. Також особливістю цієї моделі є те, що люк після облицювання керамічною плиткою на фоні підлоги - невидимий, тому його ще називають - люк невидимка.

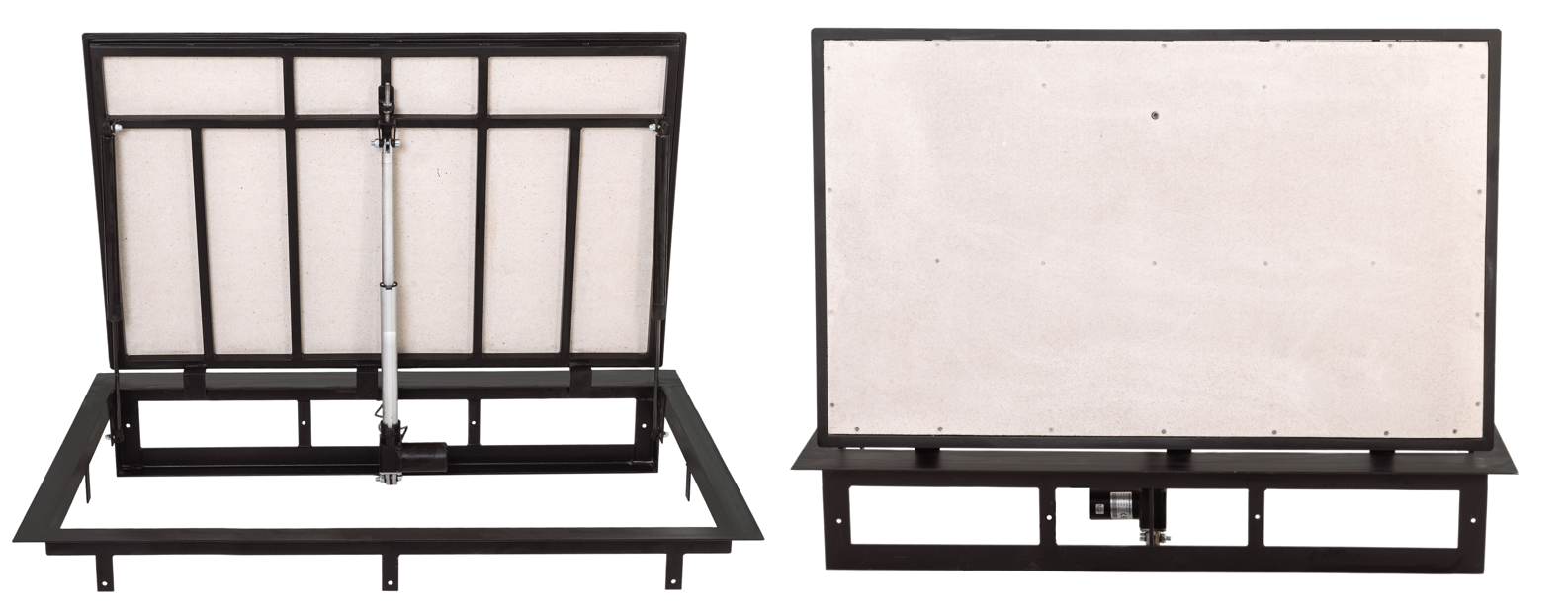

Люк у підвал виготовляється з двох основних частин, рама люка та його кришка. Конструкція виробу обладнана актуатором (електропідйомником) який з легкістью піднімає важку кришку люка з плиткою, також для облегшення роботи актуатора і розприділення навантаження на люк монтуються газові амортизатори, які підбираються за силою тиску та довжиною відповідно до габаритів люка.

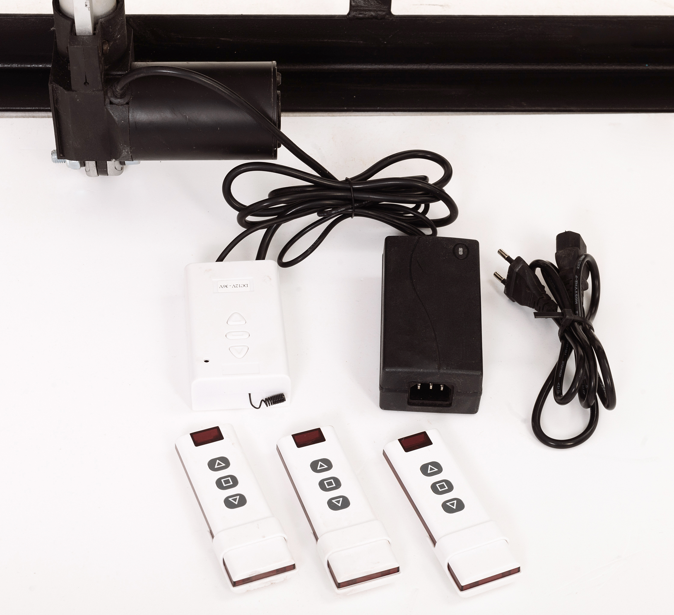

Люки, для безпечного відкривання та виключення поломкии люка чи обколювання плитки, обладнані електричними кінцевиками які зупиняють закриття\відкриття кришки люка під потрібним кутом, достатньо натиснути лише кнопку - електропідйомник зробить повністью безпечно роботу сам. Для комфортної експлуатації актуатор комплектується блоком управління та трьома пультами дистанційного управління. Пульт керування працює безперебійно незважаючи на перекриття чи бетонні стіни.
Електропідйомник обладнаний блоком живлення який підключається до мережі 220V. Блок управляння монтується під люком, він також як і пульти обладнанний кнопками управляння для відкривання знизу приміщення.
Спеціальні кріплення актуатора на кришці люка передбачають регулювання прижиму кришки до рами люка.
Також підлоговий люк на електропідйомнику обладнаний системою аварійного відкривання при відсутності електроенергії чи поломки електрообладнання.
При потребі електрообладнання може комплектуватися блоком акамуляторного живлення для експлуатації без мережі 220V.
Підвальні люки Мегалюк виробляються з товстостінного металопрокату, який з допомогою професійного електрозварювання формується в конструкцію потрібного розміру (див. технічні характеристики). Усі металеві частини люків проходять очистку і фарбування порошковою фарбою (запікання в печі 200 градусів), що гарантує захист від корозії люка у приміщеннях із підвищеною вологістю. На кришку люка кріпиться міцна та вологостійка ГВЛВ плита, яка після ґрунтовання облицьовується керамічною плиткою. Для підвищення надійності при навантаженні на поверхню плити, кришку люка посилюють ребрами жорсткості, відповідно до габаритів люка та його призначення. Для щільного притискання та герметизації люка передбачені гумові ущільнювачі по периметру рами люка.
Люк у підвал монтується у підготовлений отвір відповідного розміру люка (див. монтаж). Поверхня кришки повина бути в одну лінію з підлогою на яку клеїтеметься плитка .В конструкції по периметру рами приварені "вушка" для кріпленнь, через отвори яких за допомогою анкерів відбувається фіксація люка в пройомі. Щілину навколо рами потрібно заробити монтажною пінною. Перед облицюванням обробити плиту кришки грунтовкою глибокого проникнення. Наклейка плитки відбувається суворо до рекомендацій в кресленні (див.монтаж)
Підлоговий люк на електропідйомнику на сьогоднішній день є ідеальним рішенням для заміських будинків, де потрібно зберегти корисну площу приміщення, зберегти дизайн інтерєру приміщення та отримати комфортний доступ до потрібних приміщень. Також люки в підлогу часто використовують у нежитлових приміщеннях, таких як склад, гараж або магазин.
Автор: Андрей Викторович
-Матеріал рама\дверцята: сталевий куточок 50*50 мм., сталева профільна труба 30*20 мм.
-Метод складання: аргонно-дугове зварювання.
-Забарвлення: антикорозійне - молоткове (пр-во Європа)
-Схема відкривання: дверцята з амортизаторами
-Метод відкривання\фіксації: натисканням з поворотним ключем
-Спосіб встановлення: кріплення анкерами\дюбелями
-Комплектація: тех.паспорт, актуатор, газові амортизатори 2 шт., ГВЛВ плита, гумові ущільнювачі.
Таблиця розмірів стандартних підлогових люків моделі "Еліт"
|
Модель люка ШхД (мм) |
Розмір просвіту ШхД (мм) |
Розміри кришки ШхД (мм) |
Розміри пройома ШхД (мм) |
Габарити люка ШхДхГл (мм) |
|
600х600 |
500х500 |
535х585 |
600х600 |
600х600х120 |
|
700х700 |
600х600 |
635х685 |
700х700 |
700х700х120 |
|
800х800 |
700х700 |
735х785 |
800х800 |
800х800х120 |
|
900х900 |
800х800 |
835х885 |
900х900 |
900х900х120 |
|
1000х1000 |
900х900 |
935х985 |
1000х1000 |
1000х1000х120 |
|
1100х1100 |
1000х1000 |
1035х1085 |
1100х1100 |
1100х1100х120 |
Схема люка підлоги моделі "Еліт" розміром 1000мм.*1000мм.
Інструкція з монтажу люка моделі "Еліт"
1) Підготуйте отвір для встановлення люка. Розмір отвору повинен відповідати розміру люка (див. таблицю стандартних розмірів)
2)Встановити люк в отворі і виставити кришку люка в одну площину з основною підлогою за допомогою рівня.
3) Закріпити раму люка в отворі за допомогою анкерів або дюбелів діаметром 8 мм. через отвори кріпильних "вушок".
4) Прогрунтувати поверхню кришки люка.
5) Наклеїти плитку на кришку люка (на ГВЛВ плиту) дотримуючись рекомендацій схеми.
Схема облицювання керамічною плиткою кришки люка:
